페이턴틀리 애플은 지난달 20일(현지시간) 미특허청 발표를 인용, 도전성 섬유회로를 이용한 스마트 장갑 특허출원 사실을 전했다.
이 특허출원서에 등장한 스마트장갑은 혈압 외에 심박수와 호흡을 모니터링하는 헬스케어용으로 작동될 전망이다.
특허출원서에는 “섬유장갑 같은 직물기반의 제품에는 힘 센서 회로가 포함될 수 있다”고 쓰여 있다. 이 스마트장갑 섬유에는 도전성 섬유가닥도 포함된다. 이를 통해 수집된 데이터는 유무선방식으로 다른 애플 기기(맥북,아이폰, 애플워치)로 전송된다.
애플이 점진적으로 건강기술에 대해 초점을 갖는 것은 이 회사가 이런 용도로 전자장갑을 사용할 수 있을 것이란 가능성을 높게 하고 있다.

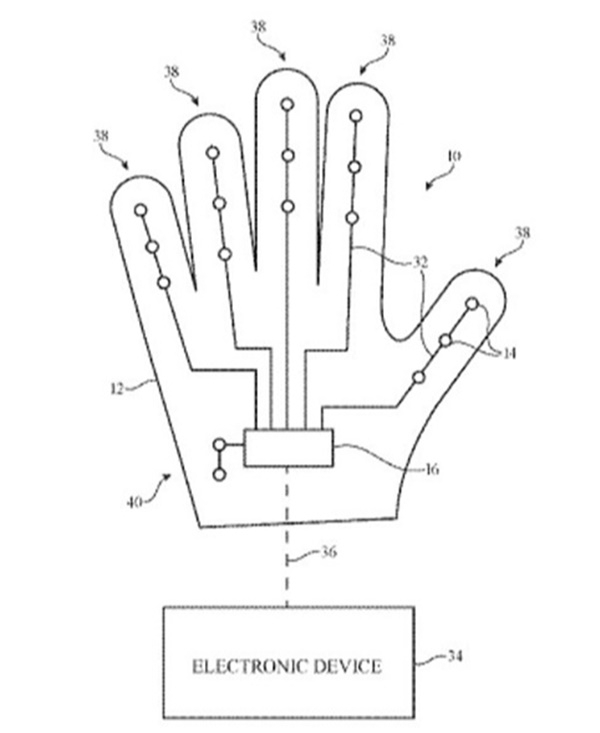

이미지 확대보기그림에서 선으로 표시된 신호 경로(32)는 회로 제어를 위해 전기적으로 결합된 센서(16)에서 사용될 수 있다. 신호 경로(32)는 섬유의 전도성 섬유가닥 및(또는) 별도의 전도성 섬유 가닥(전선, 인쇄 회로의 추적 등)으로 형성될 수 있다.
사각형으로 표시된 제어 회로(16)는 유선, 또는 무선 통신회로로 통신링크(36)를 지원한다. 이는 장갑과 외부 전자기기, 즉 애플의 아이폰,애플워치, 헤드마운트디스플레이(HMD), 맥 등과 연결된다.
제어회로는 스마트장갑 작동 중 힘 센서를 사용해 힘센서 측정 결과를 수집하며, 예를 들어 이 정보를 전자기기나 이를 제어하는 기기에 전달할 수 있다. 필요할 경우 애플기기 내외부의 제어회로가 센서 데이터 처리에 사용된다.
힘센서 측정 방식은 장갑내부, 스마트옷, 또는 다른기기에서 심박센서, 혈압센서,호흡센서의 일부로 사용될 수 있다.
이미지 확대보기그림에서처럼 스마트장갑 손가락(38)은 사용자의 손가락을 끼우기에 적합한 형태를 만들기 위해 직조, 니트, 편조 및(또는) 바느질된 직물형태를 포함할 수 있다. 사용자가 장갑 손가락을 책상 표면 쪽에 대고 아래쪽으로 누르면 섬유에 압력이 가해지고 손가락과 책상표면 사이에 힘 센서가 적용된다. 이는 외부의 애플 기기로 판독된다.
애플의 스마트 장갑은 실용적 모양을 갖추기 위해 비섬유질 재료를 포함할 수 있다. 구조는 플라스틱, 금속, 유리, 세라믹, 사파이어같은 투명물질, 가죽 등으로 만들어질 수 있다.
다른 구성 예를 보면 이 장갑에는 하나이상의 재료물질 층을 포함할 수 있다. 여기에는 폴리머, 금속, 유리, 직물, 가죽, 접착제, 결정 물질, 세라믹, 그리고 기판층, 패턴화된 메탈트레이스를 포함하는 물질 층, 트랜지스터와 다른 층을 포함하는 박막기기 등이 포함된다.
애플의 스마트장갑 특허는 지난해 3월 출원됐다.
